A DIY box shelf wall, processing with Rhino + GH, 3D printed jigs.
RELATED LINK
JIG STLデータ : Sigue Sigue tectonic

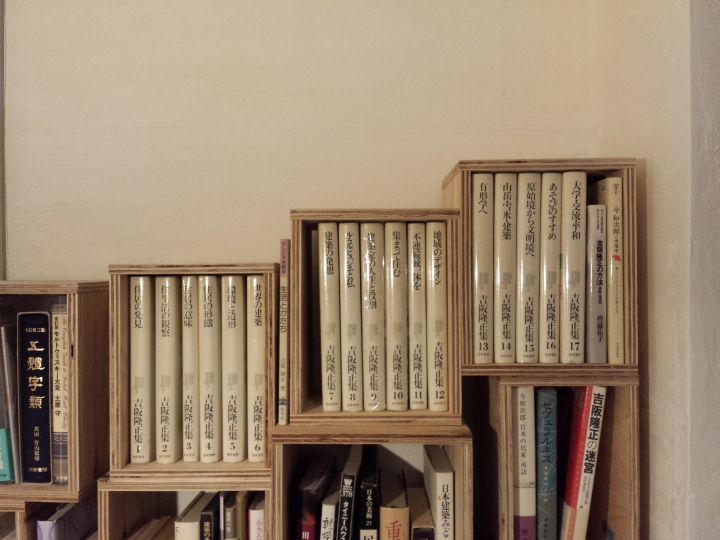

蔵書の判型に従って構成されたボックスをランダムに組み上げる DIY 棚制作プロジェクト。

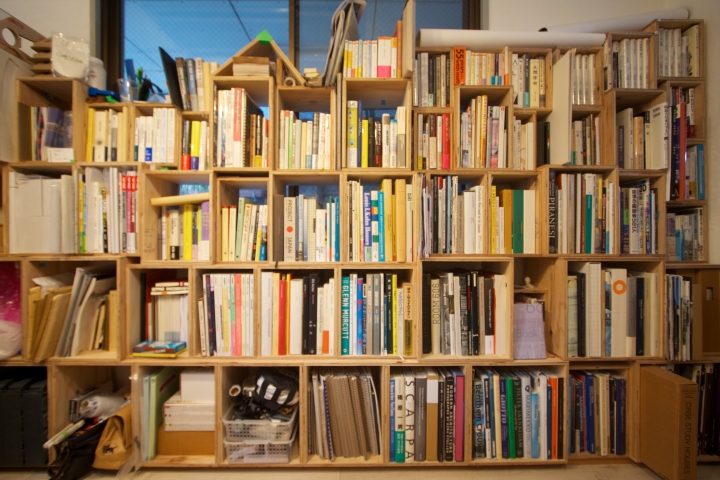

ハマナカデザインスタジオの本棚。これは2例目。はじめのトライアルは南浦和の「ショイン」にて。
本箱のレイアウトを最適化する
蔵書を5種類程度の判型に分類し、それぞれの量を厚みの合計として把握します。その際、今後蔵書が増えることも加味しておきます。
Rhinoceros のプラグイン、Grasshopper で組んだアプリケーションで上記に基づいたパラメータの設定を行い、レイアウトの最適化について検討します。
アプリケーションは材料の切り出しまでサポートされており、その切り出し図に基づいて材料を手配します。
協力：永田康祐 (アプリケーション開発)

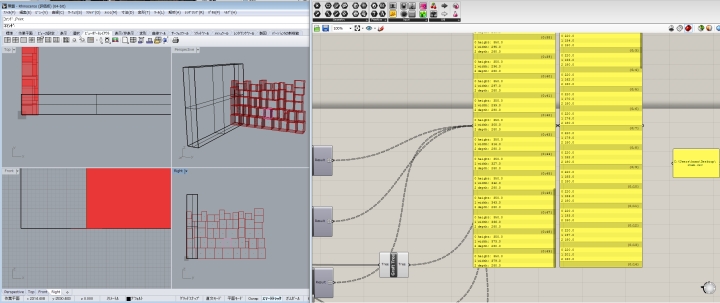

アプリケーションのキャプチャ画面。

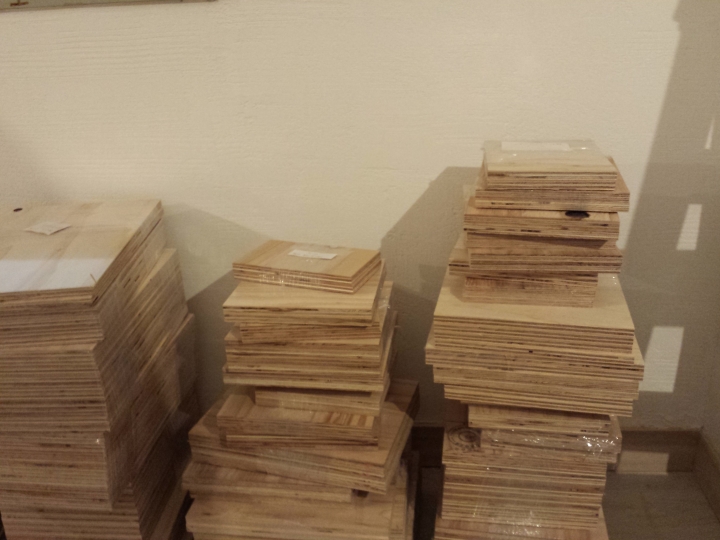

ホームセンターで加工をお願いした。大変な仕事を納期4日ほどで仕上げてくれました。
組み立てに使用したジグ (3Dプリント)

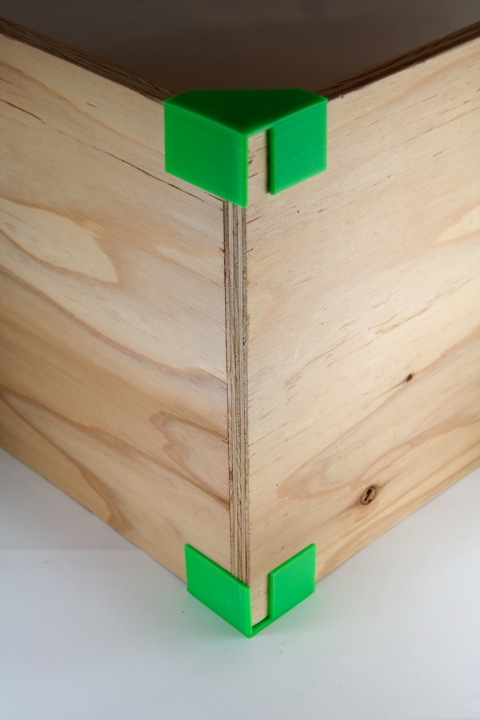

切り出した材料を、組み立て用にデザインし3Dプリントしたジグを用いて組み上げていきます。

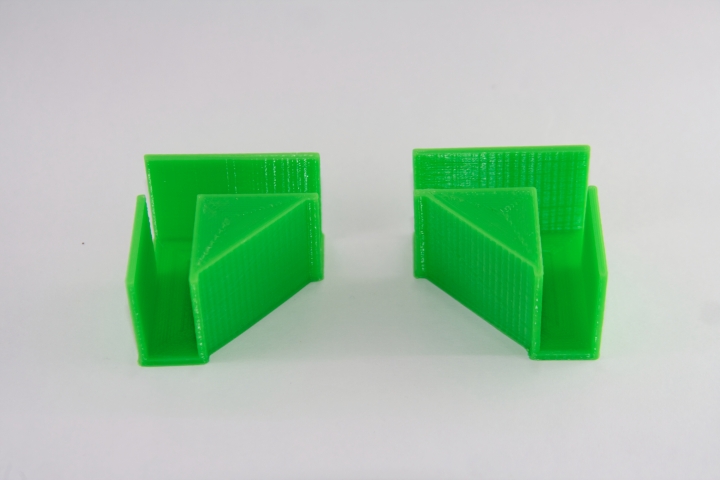

3Dプリントされたジグ。[hamade.cc] にて3Dプリント用のSTL形式データをダウンロードいただけます。クリエイティブ・コモンズ、非商用・継承ライセンスでのご提供となりますので、個人でのご利用は自由にどうぞ。

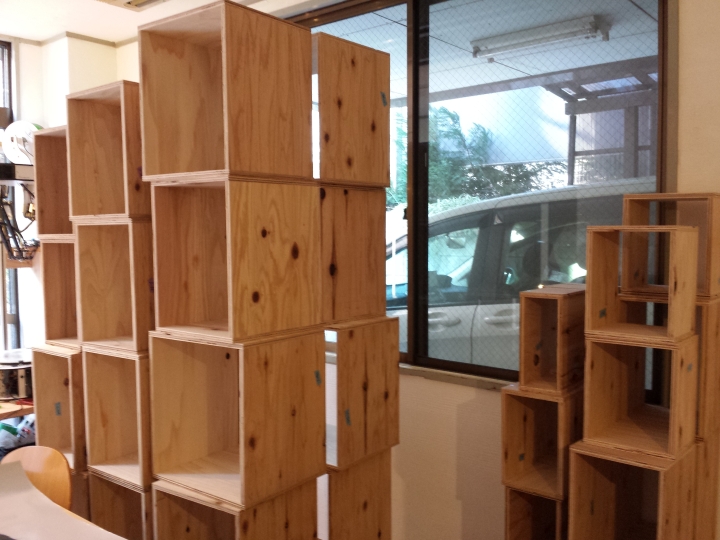

番号別にボックスを組立てます。
はじめて Packing Shelf の棚を製作した「南浦和のショイン」でのタイムラプス動画です。
